원통형 리튬이온배터리 종류와 규격 16340,18500, 18650 ,32650

리튬 이온 배터리는 여러 가지 형태가 있습니다.



1. 원통형

2. 파우치형

3. 각형

​

이 중 원통형과 파우치 형이 많이 사용되고 각형은 전기차 등에 사용됩니다.

다만 테슬라 전기차는 원통형 리튬이온배터리를 사용하고 있습니다.

파우치형은 특정한 규격이 없고 용도에  따라 제작 유통되고 있으며 리튬 이온 폴리머란 이름으로 불리기도 합니다.



리튬이온 충전지는 메모리 효과가 없으므로 자주 충전하는 것이 좋습니다.

리튬이온 충전지의 수명은 평균 500회 이상으로 보고있지만 이 수치는 방전이 될때 까지 사용후

다시 완충 할때 수치이며 자주 충전해서 사용할 경우 3000회 이상까지도 사용할 수 있습니다.



※ 리튬이온배터리의 숫자는 '직경 x 길이'로 규격 명의 16340 이란 직경 16mm 길이 34mm라고 이해하면 됩니다.

예로 18650 배터리는 직경 18mm 길이 65mm이어야 하겠으니 실제 69mm이고 최대 70mm에 이르는 제품도 있습니다.

또한 보호회로의 유무에 따라 길이가 수mm 정도의 차이가 날 수있습니다​

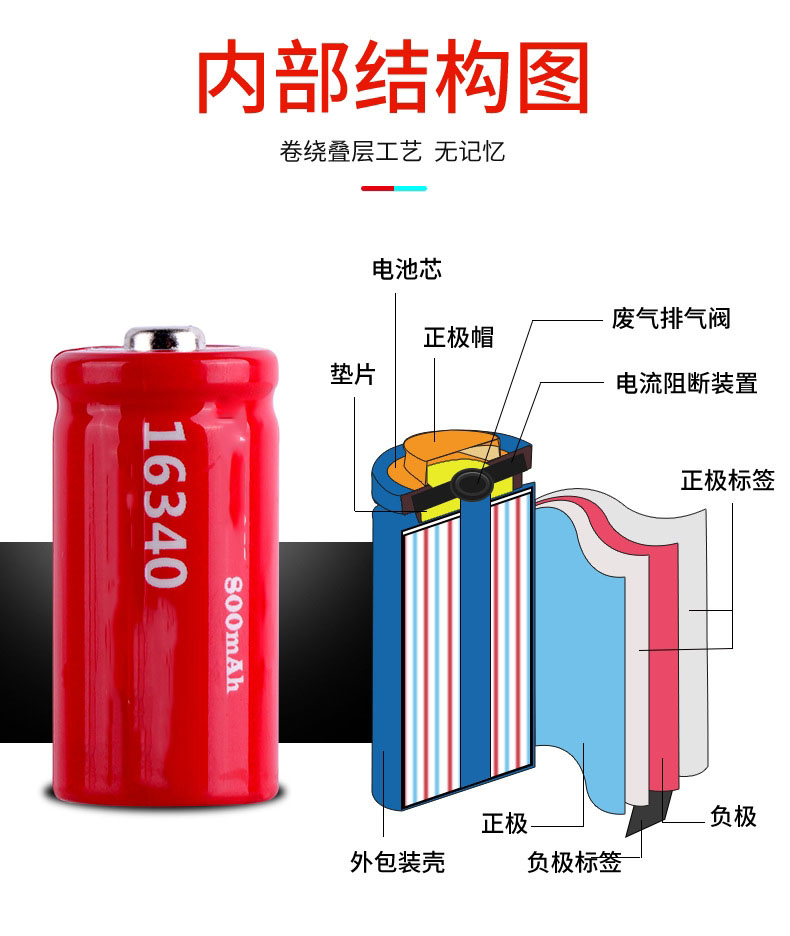

16340(직경 16mm x 길이 34mm)

원통형 리튬이온 전지 중 가장 작은 크기로 전류 용량도 작은 편이며 주로 전기면도기 등에 사용되며

용량은 1000mah이하입니다.



​

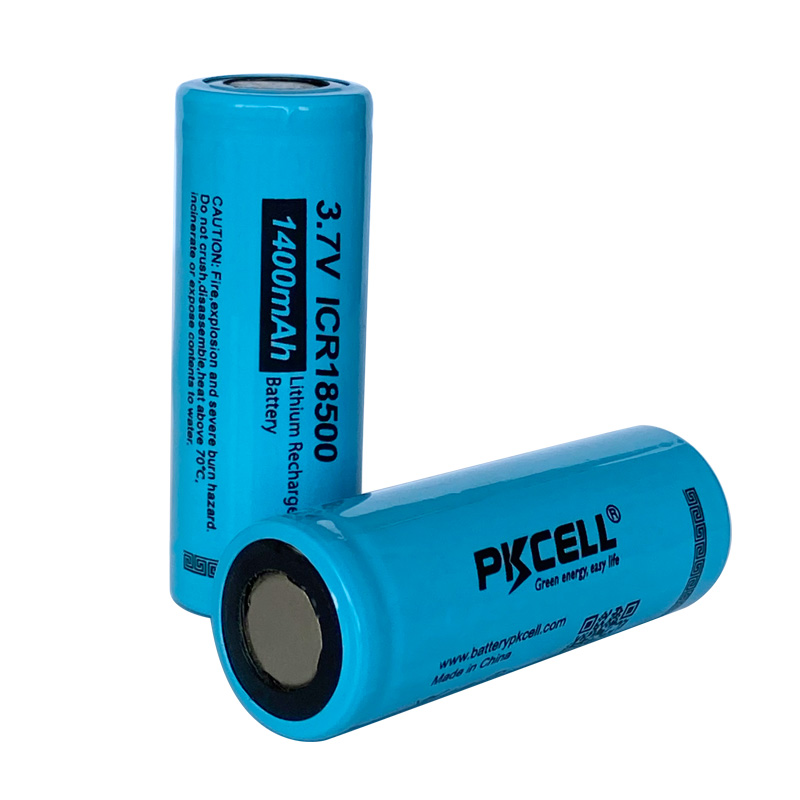

나. 18500 (직경 18mm x 길이 50mm)

18650과 직경은 같으며 18650에 비해 길이만 짧은 규격입니다.

물론 용량도 작아 1500mah 이하입니다.

​

​

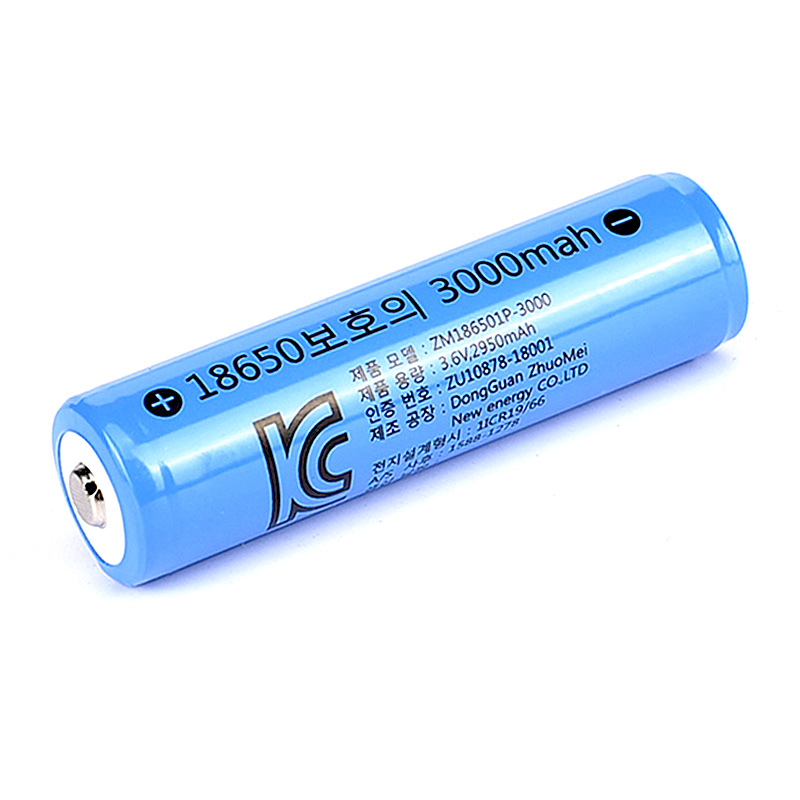

18650(직경 18mm x 길이 69mm)

가장 대중적인 리튬이온 전지로 다양한 용도에 널리 사용되며 용량은 최대 3000mah 정도입니다.



​

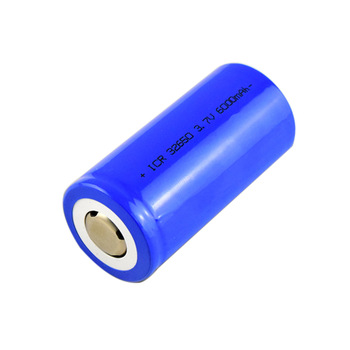

32650(직경 32mm x 길이 65mm)

18650에 비해 길이는 같지만 직경이 커진 제품으로 용량도 훨씬 더 커진 6000mah 이상입니다.

​

​

타입 (Type)	전압 (V)	용량 (mAh)	내부저항 (ohm)	사이즈 (mm)		중량 (g)
				지름 (폭)	높이 (총고)
ICR07300	3.7	100	< 80	7.1	31.0	10
ICR08240	3.7	80	< 80	8.1	24.0
ICR08350	3.7	120	< 80	8.1	35.0
ICR08400	3.7	150	< 80	8.1	39.7
ICR10160	3.7	80	< 80	10.2	16.0
ICR10180	3.7	100	< 80	10.2	18.0
ICR10220	3.7	130	< 80	10.2	22.0
ICR10250	3.7	150	< 80	10.2	25.0
ICR10280	3.7	180	< 80	10.2	28.0
ICR10300	3.7	220	< 80	10.2	30.0
ICR10430	3.7	320	< 80	10.2	43.0
ICR10440	3.7	360	< 80	10.2	44.0
ICR12300	3.7	280	< 80	12.2	29.7
ICR13440	3.7	360	< 80	13.2	43.7
ICR13490	3.7	600	< 80	13.2	78.7
ICR14250	3.7	280	< 80	14.3	25.0	10
ICR14430	3.7	600~700	< 80	14.3	43.0	17
ICR14500	3.7	700~800	< 80	14.3	50.0	20
ICR14650	3.7	1100	< 80	14.3	64.5	24
ICR15226	3.7	300	< 80	15.3	22.6	11
ICR15266	3.7	350	< 80	15.3	26.5
ICR16340	3.7	600~650	< 80	16.3	34.0	18
ICR17280	3.7	600	< 80	17.3	27.5	15
ICR17305	3.7	550	< 80	16.8	30.5
ICR17335	3.7	700	< 80	17.3	33.5	18
ICR17360	3.7	750	< 80	17.3	36.0	19
ICR17500	3.7	1100	< 80	17.3	48.5	29
ICR17650	3.7	1400~1600	< 80	17.3	50.0	35
ICR18490	3.7	1400	< 80	18.3	48.5	34
ICR18500	3.7	1400	< 80	18.3	50.0	34
ICR18650	3.7	1900~2600	< 80	18.3	65.0	46
ICR26650	3.7	3200	< 80	26.3	64.5	65
ICR32350	3.7	4200	< 80	32.0	65.0	135
