각종 전선(케이블)의 종류와 용도

일반적으로 전선은 일반 전선, 통신과 신호선, 절연 전선, 전력 케이블, 난연 케이블, 나선,

소방용 케이블등으로 구분됩니다.

각 케이블의 종류와 용도에 대해서 알아보겠습니다



동축케이블

- 유선방송국에서 가입자까지 영상신호 전송 시스템에 사용되며, 사용기능에 따라 간선, 지선

  인입선으로  구분사용하고 기타 TV, 비디오와 같은 영상신호 전송 시스템에 사용됩니다.

* 간선이란, 배전선 또는 송전선으로 주변전소와 각 변전소를 연결하는 선을 말합니다

* 지선 인입선이란, 통신 선로에서 본선에 곁가지로 갈려 나간 선이 배전선로에서 갈라져서 직접 수요장소의

  인입구에 이르는 부분의 전선을 말합니다







FR-8(소방용 내화전선)

- 코어타입 소방요 내화전선으로 화재경보 및 비상경보장치, 스프링쿨러등의 내화성이 요구되는 곳에

  사용되는 케이블입니다.







광 케이블

- 광케이블은 유리로 만든 광섬유를 여러 가닥으로 묶어서 케이블로 만든 것으로 유,무선 전송망 구성에 있어

  우 중요한 역할을 수행하는 케이블입니다.

  빛으로 정보를 전달하기때문에 손실이 적고, 전송속도가 매우 빠릅니다.



UTP 케이블

- 랜선이라 불리우기도 하고 주로 인터넷할 때 사용하기 때문에 인터넷 선이라고도 부릅니다.

  보통은 8가닥으로 구성되어있으며 신호간섭때문에 두가닥씩 꼬여 있습니다.

  종류로는 CAT1부터 CAT6 규격까지 있으며 CAT5e / CAT6 부터 기가비트를 지원합니다.

DV(600V 인입용 비닐절연 전선)

- 주로 AC 600V 이하의 가공인입선으로 사용되며 각심이 선명하게 착색되어 있으므로 배선시에 편리하고 피복의 내후성이 매

우 우수하며 따라서 화재 또는 감전의 사고없이 오랫동안 안전하게 사용 할 수 있습니다.

- 도체 : 전기용 경동선 또는 경동연선



KIV(전기기기용 비닐 절연 전선)

- 주로 AC 600V이하의 전기기기 배선에 쓰이는 전선으로 도체가 유연한 절연 전선입니다.

- 도체 : 주석도금 연동선 또는 전기용 연동선 / 절연체 : PVC / 최고허용온도 : 60℃

* 도체란, 전기 또는 열에 대한 저항이 매우 작아 전기나 열을 잘 전달하는 물체를 말합니다~

* 절연체란, 전기나 열을 전하지 않는 물질을 말합니다





VCTF(충진형 전선)

- 주로 공장, 광산, 농장 등에서 AC 600V 또는 DC 800V 이하의 전압을 사용하는 이동용 전기기기 또는

 배선용 및 이와 비슷한 용도에 사용합니다.

- 연동선을 집합하여 PVC로 절연한 전선입니다.

* AC란, 일정한 주기를 갖고 규칙적으로 크기와 방향을 바꾸는 전류입니다~

* DC란, 직류를 말합니다~





SV전선

- 이 케이블은 장기간 사용하여도 내마모성 및 내후성이 우수하여 600V 이하의 저압회로에 널리 사용됩니다.

- 도체 : 전기용 연동선 / 절연체 : PVC





VCTFK(장원형 전선)

- AC 300V 이하의 옥내 소형전기 기구에 사용되는 전선으로 가요성 및 절연성이 좋고 유연성이 있르면

 연동선을 집합하여 PVC로 절연한 전선입니다.

- 도체 : 전기용 연동선 / 절연체 : PVC





EVF(로맥스 전선)

- 이 케이블은 장기간 사용하여도 내마모성 및 내후성이 우수하여 600V 이하의 저압회로에 널리 사용됩니다.

- 도체 : 전기용 연동선 / 절연체 : PVC







WCT(용접선)

- 배터리 및 아크 용접기의 2차쪽에 사용되는 케이블로써 충격, 마찰, 굴곡등의 기계적 내성이 높고 내수,

  내열, 내산 및 내알칼리성등의 화학적 내성이 우수하여 광산, 공장, 농장, 건설현장 등에서 600V이하의

  저속 이동용 전기에 많이 사용됩니다.



열색선(5색, 10색 코드선)

- 옥내에서 사용하는 300V 이하의 소형전기기구 및 배전반내의 배선에 사용합니다.

- 도체 : 전기용 연동선 / 절연체 : PVC



석면선

- 주로 내열을 요구하는 전기기기의 배선, 전열기기 및 조리기구, 산업용사출기, 수지를 용융하기 위한 열원,

  히터공급용 전기 배선에 사용하구 밥솥, 보일러, 가스렌지, 후라이펜, 조명기기등에 사용됩니다.

- 도체 : 주석도금 연동선



테프론 전선(불소수지 절연 전선)

- 내열성, 내화학성, 내충격성, 내전기적 특성이 우수하여 내한, 내열을 요구하는 전기기기의 배선에 사용됩니다.

- 도체 : 주석도금 연동선(또는 순니켈선, 니켈도금선, 은도금연동선) / 절연체 : 불소수지



VFF(비닐평형 코드)

- 옥내에서 사용하는 300V 이하의 소형 전기기구에 사용되는 전선으로 유연성이 있으며 연동선을 집합하여

 PVC로 절연한 전선입니다.



VVR(600V 비닐절연 비닐쉬스 원형 케이블)

- 이 케이블은 장기간 사용하여도 내마모성 및 내후성이 우수하여 600V 이하의 저압회로에 사용됩니다.

- 소선경 : 2.0mm, 2.6mm

* 소선경이란, 도체의 외경을 말합니다



CTF(고무절연 고무쉬스 캡타이어 원형 코오드)

- 충격, 마찰, 굴곡등의 기계적 내성이 높고, 내수, 내열, 내산 및 내알칼리성등의 화학적 내성이 우수합니다.







TIV(PVC 옥내용 전화선)

- 전화 가입자의 옥내 배선 및 보안기 배선에 사용됩니다.(주로 건물 내부에서 사용되는 전화선)



TOV(옥외용 전화선)

- 단자함에서 옥내까지 인입용에 사용합니다.(주로 건물의 외부에서 사용되는 전화선)



TJV(짬바선)

- 자동제어 신호 전송용으로 통신기기 단자간의 배선에 사용됩니다.



인터폰 선

- 인터폰 및 전화기 배선용으로 사용됩니다.



스피커 선

- 오디오 시스템의 엠프와 스피커 연결용으로 사용됩니다.



마이크 선

- 마이크와 엠프간 중계, 오디오 시스템 기기간 중계용으로 사용됩니다.

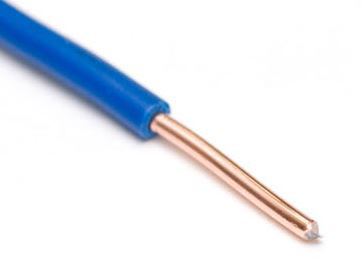

IV(비닐 절연전선)

- 600V 이하의 일반 공작물이나 전기기기의 옥내 배선용으로 사용되는 것으로 사용이 간편하고 색별 표시가

 다양하여 식별이 용이합니다.



HIV(2종 내열 비닐 절연 전선)

- 600V 이하의 일반 공작물이나 전기기의 옥내 배선용으로 사용되는 것으로 내열성 가소제를 첨가한 비닐로 절연하며,

  최대도체 사용온도는 75℃입니다.



GV(접지용 비닐절연 전선)

- 건축물 및 일반전기 공작물이나 접지에 사용합니다.(1,2급 접지용)

- 도체 : 전기용 연동선 또는 연동연선 / 최대 도체 허용온도 : 60℃ / 색상 : 녹색



OW(옥외용 비닐절연 전선)

- 600V 이하의 저압 가공전선로에 사용되며 전기용 경동선을 도체로 하여 PVC로 피복한 절연 전선으로 정전의

  면 절연 전선보다 내후성 및 내구성이 우수합니다.

- 허용 온도 : 60℃





ACSR-OC(절연 전선)

- 아연도금강(연) 선으로써 알루미늄, 가교폴리에틸렌 절연특(고)압 송전용 전선, 강심 알루미늄을 동심원으로

  압축 연선한 도체 위에 가교폴리에칠렌으로 절연한 고압 절연선입니다

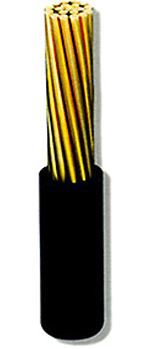

PDC(절연 전선)

- 고압 및 특고압 가공선 선로에서 주상 변압기의 1차측에 연결하는데 사용하는 전선입니다.



CV(고압가교 폴리에틸렌 전력 케이블)

- 산업용 또는 상업용 배전 회로용 전선으로 전력회로 배선에 사용하고 전기적, 물리적, 화학적 특성이 우수합니다.

- 6600V 트레이용 난연 전력 케이블 / 3300V 트레이용 난연 전력 케이블 / 600V 트레이용 난연 전력 케이블



CN/CV

- 다중 접지 계통의 지중 배전선로용으로 전기적, 물리적, 화학적으로 특성이 우수한 케이블입니다.

- 22.9kV CN/CV : 가교폴리에틸렌절연 비닐피복 동심중성선 배전용 전력케이블

- 22.9kV CN/CV-W : 가교폴리에틸렌절연 비닐피복 동심중성선 수밀형 전력케이블

- 22.9kV FR CNCO-W : 가교폴리에틸렌절연 저독성 난연폴 리에틸렌피복 동심중성선 수밀형 전력케이블



FR-CN/CO-W(난연 케이블)

- 22.9kV-Y 동심중성선 수밀형 전력케이블(CNCV-W) → 전력

- 22.9kV-Y 동심중성선 난연성 전력케이블(FR CNCO-W) → 난연

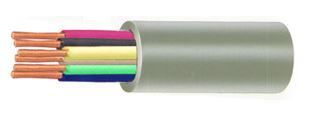

CVV(제어용 비닐절연 비닐쉬이즈 케이블)

- 600V 이하의 원격 제어용 회로에 사용되는 케이블로 가요성, 난연성, 내마모성이 우수하며 사용 온도는 60℃입니다.



CVV-S(정전차폐부제어용 비닐절연 비닐쉬이즈 케이블)

- 600V 이하의 정전차폐가 요구되는 제어용 회로에 사용되는 케이블로 최대도체 사용 온도는 60℃입니다.

* 정전차폐란, 금속으로 대전체를 완전히 둘러서 외무 전기장에 의한 정전 유도를 차단 시키는것을 말합니다~

생활속 팁으로 자동차에 벼락이 떨어져도 차안의 사람은 무사하고 엘리베이터 내부에서 데이터 송수신이 어려우나 천장의 환기구나 등기구등으로 통화가 가능합니다.



CVV-SB(제어용 비닐절연 비닐쉬이즈 동편조 케이블)

- 600V 이하의 제어용 회로에 사용되는 케이블로 관로 또는 지중포설되며 최대도체 사용 온도는 60℃입니다.



WO(나선)

- 가공송전선과 재번선 및 접지용 전선으로 사용하는데 일반용과 가공송전선으로 구분합니다.

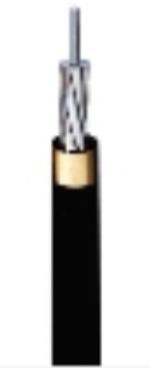

ACSR(강심 알루미늄 연선)

- 주로 큰 인장하중을 필요로 하며 가공전선로에 사용됩니다.

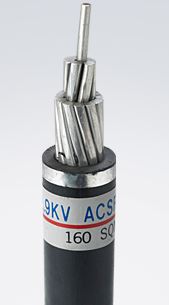

ACSR-OC(절연 전선)

- 알루미늄, 가교폴리에틸렌 절연특(고)압 송전용 전선, 강심 알루미늄 가교폴리에틸렌 절연 전선(ACSR-OC)으로 큰 인장하중을 필요로하는 가공전선로에 사용됩니다.

FR-3(소방 내열전선)

- 코아타입 소방용 내열전선으로 화재경보 및 비상경보장치의 회로에 사용되는 제어, 신호용 케이블입니다.
