누전차단기 / 배선차단기의 이해

누전차단기

누전차단기란?

한마디로 누전을 감지하여 차단하는 기기를 말한다.

기본 원리는 누설전류가 발생할 경우, 입력선을 통해 들어오는 전류와 출력선을 통해서 나가는 전류는

동일하지 않게 된다. 이 차이를 감지하여 일정한 전류값 이상이 되면 회로를 차단하는 동작을 하는 것이다.

즉, 감전사고로 사람이 죽지 않도록 15~30mA수준의 전류에서 단시간에 (30ms/100분의3초 정도) 전류를

끊어주는 역할를 한다.

누전차단기는 보통 '과전류(과부하) 차단' 기능도 갖고 있다.

또한 단락시(쇼트)시 전기를 차단하여 사고 및 화재예방, 전자제품 손상을 방지하기도 한다.

누전차단기는 간판이나 기기등의 스위치로 사용할 수 없다.

누전차단기의 경우 산업용 / 주택용으로 구분되어 판매되고 있으며 차이점은

크기와 정격 차단전류의 용량이다.

산업용은 2.5kA , 주택용은 3.0kA로 주택용 차단기가 좀 더 민감한 편이다.





 배선차단기

배선차단기란?

합선 및 과부하가 발생된 경우, 전원을 차단하는 역할을 한다.

누전차단기와 비슷하게 생겼으나 한가지 차이점은 누전테스트 버튼이 없다는 점이다.

간판이나 기기등의 전원 ON / OFF 용도로 쓰이며, 전기 작업시 전원을 차단하는 용도로도 쓰인다.

배선차단기는 반드시 누전차단기가 설치된 곳에 사용하여야 한다.

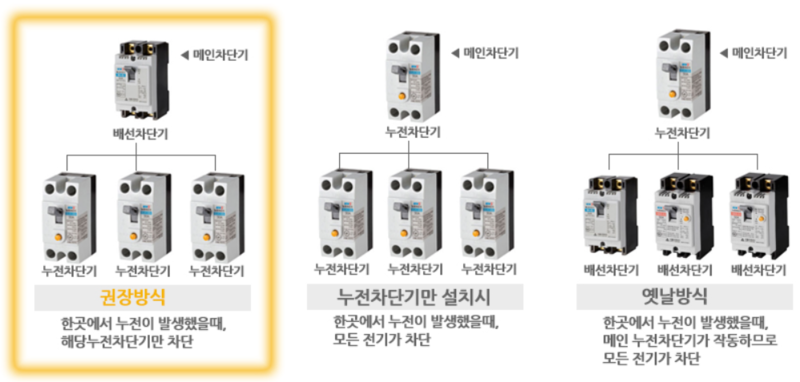

권장하는 차단기 연결 방식

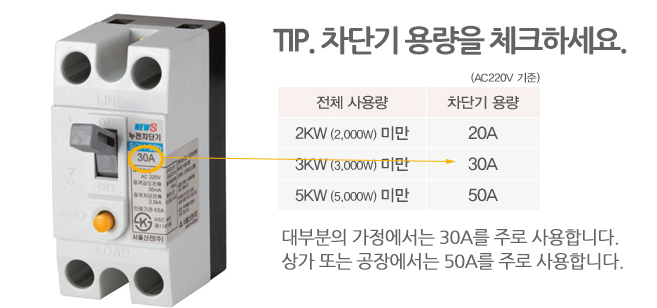

차단기를 구매하기전 미리 전기 사용용량을 파악해놓아야 한다
