YX8181 IC로 태양광 정원등 만들기 YX8181 칩

준비물

YX8181칩 (해외구매 단가100원정도)

LED 전압강하용 저항 (10~20옴내외 (단가10~20원)

리튬이온배터리(보호회로 달린걸로 추전/보호회로 없어도 됨/지마켓에서 2600mah 1800원에 구매)

(고장난 폰이나 안쓰는 폰에서 배터리 분리해 재활용하면 굿~)

5~6V 태양전지 (11번가에서 6V 5W제품 6500원에 구매)

5050칩 LED 6개(개당 50원) - 배터리 용량/태양전지 용량에 따라 1~10개 내외 선택

총 소요비용 : 8710원



YX8181은 태양전지가 발전을 하면 리튬배터리에 충전을 하고

발전을 하지 않으면(해가 지면) LED를 점등 시키는 역할을 하는 칩입니다



배터리 2600mah 사용시

일몰시간 7시 일출시간 6시로 계산

태양전지 일일 발전량(태양전지 최대출력 * 3.5시간으로 계산) = 5w * 3.5 = 10.5wh

배터리 용량=3.7V * 2600mah = 9.62wh

태양광 발전량은 10.5wh고 배터리용량은 9.62wh니 만충되겠네요



LED 점등시간 = 11시간(일몰후에서 일출전까지)

LED 필요전력(5050칩 * 6개) = 0.2W * 6개 = 1.2W

배터리로 LED 구동되는 시간 = 9.62wh / 1.2w = 8.01 시간

대략 저녁 7시부터 켜진다고하면 새벽 3시정도 까지 켜지겠네요

점등시간을 더 늘리고 싶으면 배터리와 태양전지 용량을 키우시거나 LED 갯수를 줄이시면되고

반대로 점등시간을 줄이고 더 밝게 하고 싶으면 LED 갯수를 늘리시면 됩니다

YX8181 칩의 OUTPUT 최대 출력은 120ma * 4.2v(배터리완충시) = 0.504w 와트이며

LED의 소비전력이 이보다 더 클시 발열이 심해 칩이 사망할 수 있으니

YX8181칩을 2~3개 병렬로 연결해서 사용하셔도 됩니다

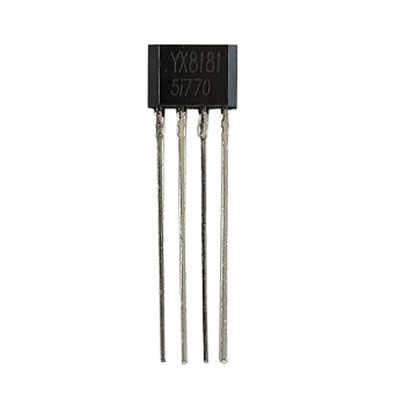

8181 IC 이미지

핀 배열



8181 IC 제원



결선도

발로 그린 결선도
