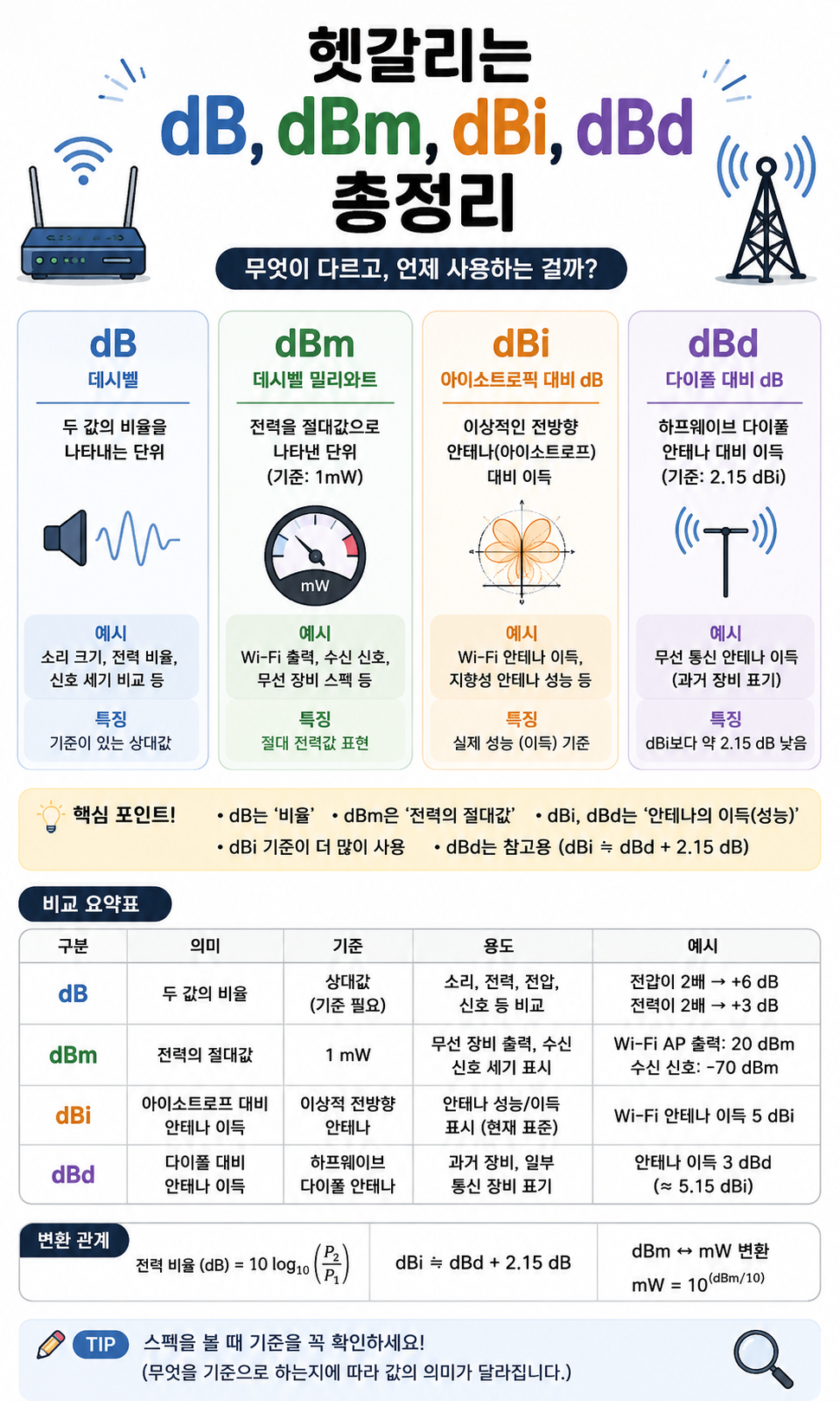

헷갈리는 dB·dBm·dBi·dBd 차이 한눈에 총정리



무선통신이나 안테나 관련 자료를 보다 보면 dB, dBm, dBi, dBd​라는 단위를 자주 만나게 됩니다.

이름이 비슷하다 보니 모두 같은 종류의 단위처럼 느껴지지만, 실제로는 의미와 기준이 서로 다릅니다.

핵심부터 간단하게 정리하면 다음과 같습니다.

• dB → 두 값의 비율을 나타내는 상대적인 단위
• dBm → 1mW를 기준으로 한 전력의 절대값
• dBi → 이상적인 등방성 안테나를 기준으로 한 안테나 이득
• dBd → 반파장 다이폴 안테나를 기준으로 한 안테나 이득

이 네 가지를 구분하면 무선통신 관련 사양표를 훨씬 쉽게 이해할 수 있습니다.

1. dB란?

dB(데시벨)​는 두 값의 비율을 로그 형태로 표현하는 단위입니다.

전력의 경우 다음과 같은 공식으로 계산합니다.

dB = 10 × log₁₀(P₂/P₁)

예를 들어 어떤 전력이 기준보다 10배 커지면 +10 dB, 100배 커지면 +20 dB​가 됩니다.

반대로 전력이 기준의 10분의 1이 되면 -10 dB입니다.

따라서 dB 자체에는 특정한 절대 기준이 정해져 있지 않습니다. 무엇과 무엇을 비교하느냐가 중요합니다.

dB의 대표적인 용도

• 증폭기의 이득
• 케이블의 손실
• 필터의 감쇠량
• 송수신 시스템의 신호 변화
• 전력 또는 전압의 상대적인 차이

즉, dB는 '얼마나 차이가 나는가?'를 표현하는 데 사용하는 단위​라고 생각하면 쉽습니다.

2. dBm이란?

dBm은 전력을 나타내는 절대적인 단위입니다.

기준은 1mW(밀리와트)​입니다.

즉,

0 dBm = 1mW

입니다.

전력의 dBm 값은 다음과 같이 계산할 수 있습니다.

dBm = 10 × log₁₀(P/1mW)

대표적인 값을 알아두면 이해하기 쉽습니다.



전력	dBm
1mW	0 dBm
2mW	약 3 dBm
10mW	10 dBm
100mW	20 dBm
1W	30 dBm
10W	40 dBm

따라서 무선 공유기나 무선 송신기 등의 출력이 20 dBm이라고 표시되어 있다면 약 100mW의 전력이라는 뜻입니다.

dB와 dBm의 차이

가장 중요한 차이입니다.

dB는 상대적인 차이, dBm은 1mW를 기준으로 한 절대적인 전력값​입니다.

예를 들어 송신 출력이 20 dBm이고 케이블에서 3 dB의 손실이 발생했다면,

20 dBm - 3 dB = 17 dBm

으로 계산할 수 있습니다.

3. dBi란?

dBi는 안테나의 이득을 표현하는 단위입니다.

여기서 기준은 등방성 안테나(Isotropic Antenna)​입니다.

등방성 안테나는 모든 방향으로 전파를 똑같이 방사한다고 가정한 이상적인 안테나입니다.

따라서 dBi는 이상적인 등방성 안테나와 비교했을 때 특정 방향으로 얼마나 강하게 전파를 집중시키는지를

나타내는 값이라고 이해하면 됩니다.

예를 들어 안테나 사양에 10 dBi라고 적혀 있다면 등방성 안테나를 기준으로 특정 방향의 이득이 10 dB라는 의미입니다.

중요한 점은 dBi가 송신 출력 자체를 의미하는 것은 아니라는 것입니다.

안테나의 이득이 높아진다는 것은 일반적으로 전파를 특정 방향으로 더 집중시키는 특성이 강해진다는 의미입니다.

4. dBd란?

dBd 역시 안테나 이득을 나타내지만 기준이 다릅니다.

dBd에서 기준이 되는 것은 반파장 다이폴 안테나(Half-wave Dipole)​입니다.

즉,

dBi → 등방성 안테나 기준

dBd → 반파장 다이폴 안테나 기준

이라고 기억하면 됩니다.

두 단위 사이에는 다음과 같은 관계가 있습니다.

0 dBd ≈ 2.15 dBi

따라서 변환할 때는 대략 다음과 같이 계산합니다.

dBi = dBd + 2.15

dBd = dBi - 2.15

예를 들어 안테나가 6 dBd라면,

6 + 2.15 = 약 8.15 dBi

가 됩니다.

5. dBi와 dBd가 다른 이유

같은 안테나를 설명하면서 왜 dBi와 dBd라는 서로 다른 값이 사용될까요?

이유는 간단합니다. 기준 안테나가 다르기 때문입니다.

안테나의 실제 성능이 갑자기 달라지는 것이 아니라, 어떤 기준을 사용해서 이득을 표현하느냐에 따라 숫자가 달라지는 것입니다.

따라서 안테나 제품을 비교할 때는 dBi인지 dBd인지 반드시 확인해야 합니다.

6. 한눈에 비교하기

단위	의미	기준
dB	두 값의 상대적인 차이	상황에 따라 다름
dBm	전력의 절대값	1mW
dBi	안테나 이득	이상적인 등방성 안테나
dBd	안테나 이득	반파장 다이폴 안테나

이 표만 기억해도 대부분의 혼동을 줄일 수 있습니다.

7. 무선통신에서는 어떻게 함께 사용될까?

실제 무선 시스템에서는 이 단위들이 함께 등장합니다.

예를 들어 송신기의 출력이 20 dBm, 안테나 이득이 8 dBi, 케이블 손실이 2 dB​라고 가정해 보겠습니다.

단순한 링크 버짓 계산에서는 다음과 같이 생각할 수 있습니다.

송신출력 20 dBm + 안테나 이득 8 dBi - 케이블 손실 2 dB

따라서 해당 지점에서의 등가적인 출력 수준을 계산할 때 26 dB 수준의 변화가 반영됩니다.

다만 실제 RF 시스템에서는 송신단 케이블 손실, 안테나 효율, 수신 안테나 이득, 자유공간 경로손실 등 여러 요소를 함께 고려해야 합니다.

8. 쉽게 기억하는 방법

헷갈릴 때는 단위 이름에 기준을 연결해서 기억하면 됩니다.

dB = 차이

dBm = 전력

dBi = 등방성 안테나 기준 이득

dBd = 다이폴 안테나 기준 이득

특히 dBm과 dBi는 서로 같은 종류의 값이 아니라는 점을 기억하는 것이 중요합니다.

dBm은 전력의 크기를 나타내고, dBi는 안테나의 이득을 나타냅니다.

마무리

dB, dBm, dBi, dBd는 이름은 비슷하지만 서로 다른 개념입니다.

가장 중요한 핵심만 다시 정리하면 dB는 상대적인 비율, dBm은 1mW 기준의 전력, dBi는 등방성 안테나 기준의 이득,

dBd는 반파장 다이폴 안테나 기준의 이득​입니다.

무선 공유기, LTE·5G, Wi-Fi, RF 장비, 중계기, 안테나 등의 사양을 볼 때 이 네 가지를 구분할 수 있다면 제품의 성능표와 무선통신 관련 자료를 훨씬 정확하게 이해할 수 있습니다.

dBi와 dBd의 경우에는 약 2.15 dB의 기준 차이가 있다는 것도 함께 기억해 두면 좋습니다.
