HDMI케이블이란? HDMI의 종류와 규격

HDMI란

HDMI는 High Definition Multimedia Interface의 약자로 비압축 방식의

디지털 비디오/오디오 인터페이스 규격을 말합니다.

HDMI는 HDMI를 지원하는 컴퓨터, 셋탑박스 등의 멀티미디어 소스에서 AV기기,

모니터, TV 등의 장치들 사이의 연결을 지원합니다.

HDMI는 컴퓨터와 디스플레이의 표준 인터페이스인 DVI에 음성기능을 추가한것으로

영상,음성,제어 신호가 모두 케이블 하나로 전송기되때문에 배선이 간단해지는

장점이 있으며 기존 DVI케이블과도 상호 호환됩니다.

또한 영상과 음성을 압축하지 않고 전송하기때문에 디코더칩이나 소프트웨어가

필요없고 이로 인해 제작단가가 저렴해지고 접속기기의 호환성을 높일 수 있습니다.

HDMI 케이블의 규격은 데이터 처리량과 관계가 있으며, 모든 케이블들은

하위 호환됩니다.

​

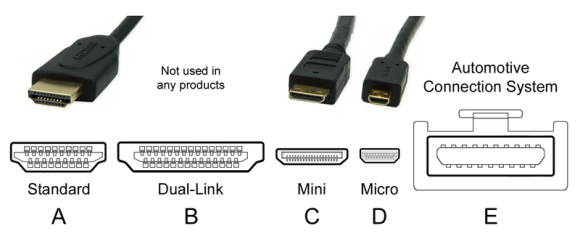

HDMI 커넥터 규격

HDMI의 커넥터는 A부터 E까지 총 5개의 규격으로 나뉘어있습니다.

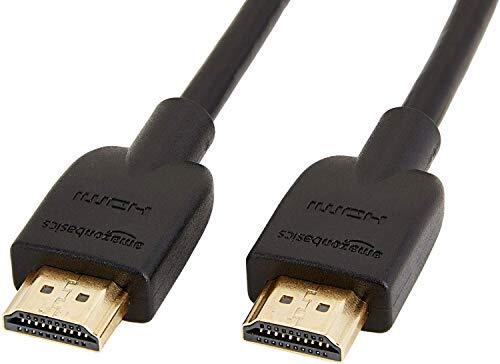

우리가 흔히 쓰는 HDMI케이블은 주로 스탠다드 A타입입니다.

B타입은 전혀 사용되고 있지 않으며

E타입은 자동차 연결 시스템용으로 진동으로부터 단자분리를 방지하고,

습기와 먼지를 보호하기 위해 고정탭을 가지고 있습니다.

미니타입인 E타입과 제일 작은 커넥터인 D타입은

주고 노트북등의 소형기기에 사용되고 있습니다.

​

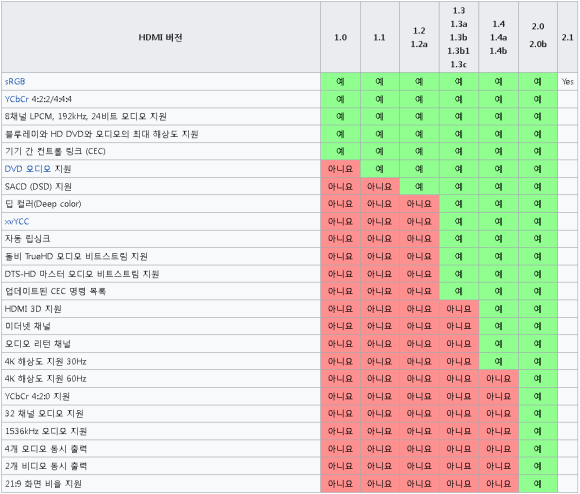

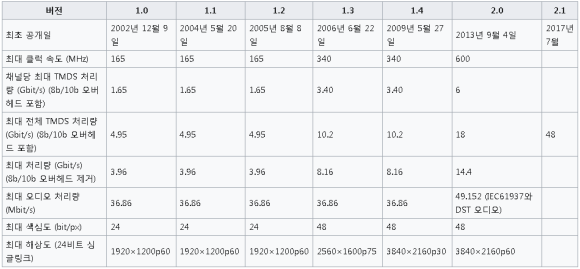

HDMI 버전

HDMI는 버전에 따라 대역폭과 부가기능들이 틀려집니다.

대역폭은 화면해상도와 표시컬러수, 오디오음질을 좌우합니다.

내용이 복잡하므로 핵심적인 내용만 설명드리자면

HDMI 1.4버전까지는 4K해상도를 사용시 30HZ밖에 표시하지 못하며

2.0버전부터 4K 60HZ를 지원합니다.

3D 기능의 경우 버전 1.4부터 정식 지원됩니다.

​
