공유기와 허브(스위치)의 차이점과 사용방법

집이나 사무실에서 인터넷 환경을 구성할 때 빠지지 않는게 공유기와 허브입니다.

허브는 현재시점에서는 나오지 않는제품이고 허브라 불리우는 모든 제품은 스위치(SWITCH)가 정확한 용어입니다.

하지만 거의 대부분의 사람들이 스위치를 허브라 불러서 그냥 허브=스위치라고 생각하시면 될 듯합니다.

이 글에서도 스위치=허브 이렇게 생각하고  글 작성하는것이니 참고 바랍니다.



허브의 개념 (현재는 존재하지 않는 제품)

허브는 전기적인 신호를 증폭시켜 LAN의 전송거리를 연장시키고,



여러 대의 디바이스를 연결해 네트워크를 만들어주는 장비입니다.



포트는 허브에 따라 다양하며, 1개의 포트에 한 대의 디바이스가 할당됩니다.



허브로 연결된 네트워크에서 하나의 디바이스에서 전송된 데이터 프레임을 허브로 연결된 모든 디바이스에게



전부 전송하는 플러딩이 발생합니다.



결과적으로 충돌이 많이 발생하여 하나의 허브에는 많은 디바이스를 연결할 수 없습니다.



동일한 이유로 보안성 또한 떨어집니다.



허브는 크게 멀티포트와 리피터 두가지 기능으로 많이 사용됩니다.



멀티포트는 한번에 많은 디바이스를 연결할 수 있는 기능으로,



만약 허브가 없다면 디바이스는 두 대만 연결 가능합니다.



리피터 같은 경우에는 전기적인 신호를 증폭시켜 들어온 데이터를 재전송 한다는 의미를 가지고 있습니다.



또한, 리피터 기능을 사용하면 LAN의 최대 전송거리도 연장되고, 접속할 수 있는 장비의 수도 많아집니다.



허브는 IP를 할당하는 기능이 없고, 단순히 포트를 늘려주는 기능을 가집니다.



허브는 단순한 분배 중계기에 불과하여 연결되는 디바이스 수에 따라 데이터 전송 대역이 분리됩니다.



ex. 10Mbps를 제공하는 이더넷에 8포트 허브로 PC를 연결시킬 경우 각 PC는 1.25Mbps의 대역폭만을



사용하게 되는 것입니다.

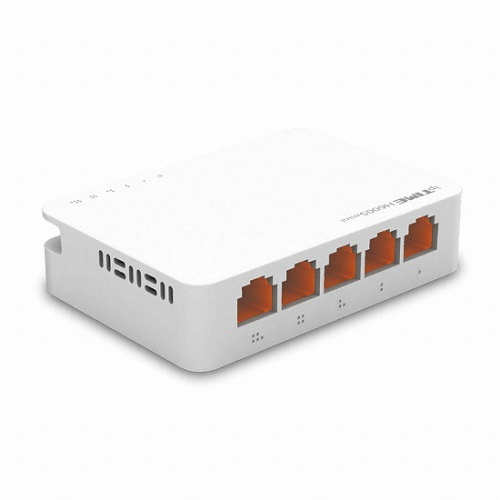

5포트 L2 스위치

스위치의 개념 (L2 스위치허브 = 현재 우리가 허브라 부르는 제품)

허브는 한 대의 디바이스만 데이터를 보낼 수 있다고 하였는데,



허브에 연결된 한 디바이스에서 발생하는 Collision이 허브에 연결된 모든 영역에



노드들에게 영향을 미쳐 통신을 하지 못합니다.



이러한 문제를 해결하기 위해서 Collision Domain을 나누어 줄 수 있는 장비가 브릿지 (S/W적 처리),



스위치 (H/W적 처리)입니다.



스위치가 발전하여 MAC 주소뿐만 아니라 3, 4, 5, 6, 7 등 상위 계층의 정보를 함께 참조하여



스위칭을 결정하는 제품들이 많은데, 이런 스위치들과 구분하여 MAC 주소만 참조하여 스위칭하는 제품을



L2 스위치라고 합니다.



보통 L2 스위치를 그냥 스위치라고 부르는 경우가 대부분입니다.



스위치는 자신에게 연결된 디바이스들의 MAC 주소와 포트가 기록된 MAC 주소 테이블을 가지고 있습니다.



따라서 프레임이 자신에게 오면 그 것의 목적지가 어디인지 파악하여 그 디바이스에게 프레임을 보내기 때문에



트래픽이 훨씬 효율적입니다.



또한, 스위치는 데이터의 전송 에러 등을 복구해주는 기능들을 가집니다.



다만, 스위치는 자신의 테이블에 없는 목적지를 가진 패킷이 오면 해당 패킷을 연결된 모든 장치에 포워딩하는데,



이 경우에는 허브와 동일한 동작을 하는 것입니다.



ex. 10Mbps를 제공하는 이더넷에 스위치로 PC를 연결시킬 경우  하나의 장치에 데이터를 전송하기 때문에



각 PC는 10Mbps로 대역폭이 유지됩니다.

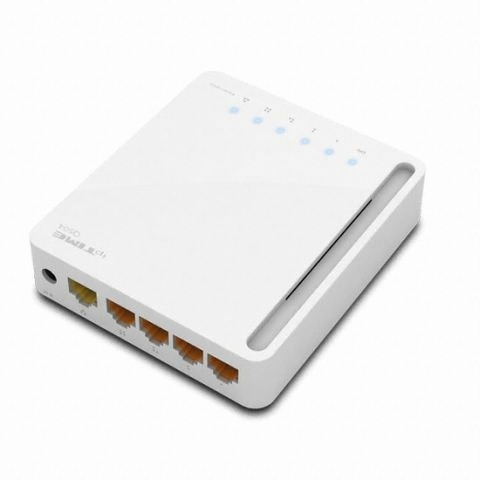

유선 공유기

공유기의 개념

ISP(Internet Service Provider) 업체(흔히 KT, LG 유플러스,SK브로드밴드)에서 제공하는 한 개의



인터넷 IP Address로 여러 대의 컴퓨터, 노트북, IP폰 등이 인터넷을 공유할 수 있도록 합니다.



공유기를 사용하면 ISP에서 할당받은 하나의 공인 IP Address를 내부 네트웍에서 여러 개의 IP 주소로 변환



사용가능하기 때문에, 한 대의 컴퓨터에서만 인터넷 접속이나 외부 네트워크와 연결되던 것을 내부 IP 값으로



최대 253대까지 동시에 인터넷 접속이 가능합니다.

또한, 인터넷 공유기는 허브 기능을 포함하고 있어서, 여러 대의 PC를 연결할 수 있습니다.



대부분의 인터넷 공유기는 4포트를 내장하고 있는데, 4대 이상의 PC가 하나의 인터넷 IP를 공유하기 위해서는



인터넷 공유기와 스위칭 허브를 이용하면 됩니다.



공유기에는 보통 1개의 WAN 포트와 4개의 LAN 포트가 있는데,



외부에서 들어오는 공인 IP의 LAN 선을 WAN 포트에 연결하고 나머지 LAN 포트들은 내부 IP (ex 192.168.0.~)로



사용할 장치들에 LAN 선을 연결하는 것이 일반적인 사용법입니다.





공유기와 허브의 가장 큰 차이점



공유기와 허브의 가장 큰 차이점은 인터넷주소를 분배해주느냐 안해주느냐의 차이입니다.



쉽게 말해 인터넷선에 공유기를 물리면 모든 컴퓨터가 인터넷이 되지만



허브를 물렸을 경우는 1대 밖에 인터넷이 되지 않습니다.



(단, 인터넷회사에서 IP를 여러개 할당해주는 경우는 해당 IP만큼 인터넷이 되기도 합니다.)



허브(스위치)는 공유기의 포트가 부족할 때 포트확장용으로 쓴다라고 생각하시면 됩니다.

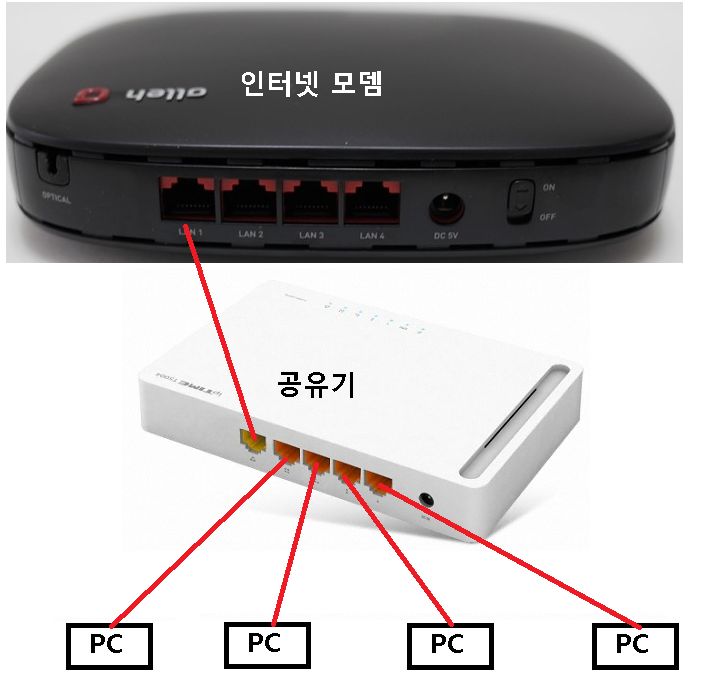

공유기 연결 방법

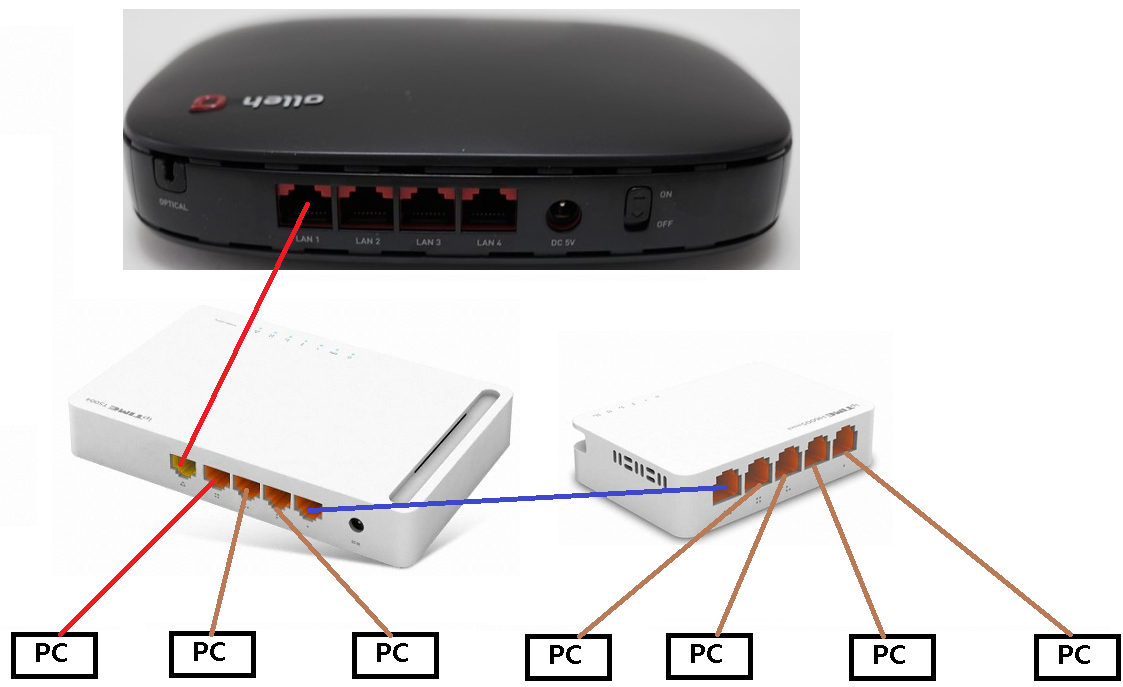

스위치(허브) 연결방법
