직류발전기는 어떻게 전기를 만들까? 구조와 작동원리 총정리



직류발전기는 기계적 에너지를 전기 에너지로 변환하여 직류 전력을 만들어 내는 장치입니다.

기본적인 발전 원리는 전자기 유도 현상을 이용합니다.

쉽게 말하면 발전기의 회전 운동을 이용해 코일에 전압을 발생시키고, 이를 정류 과정을 거쳐 외부에서

사용할 수 있는 직류 전류로 만들어 주는 장치입니다.

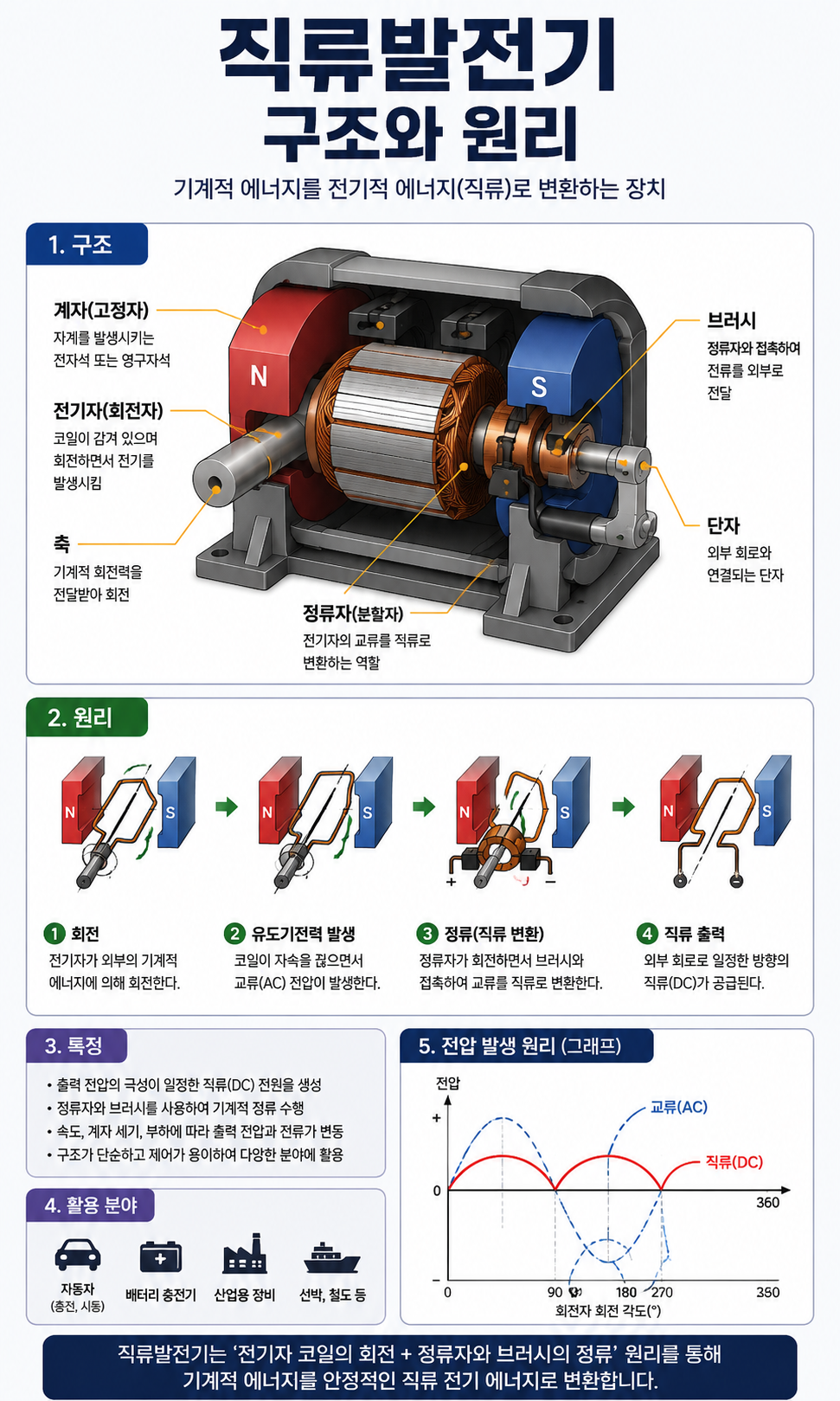

직류발전기의 주요 구조

직류발전기는 크게 계자, 전기자, 정류자, 브러시, 축 등의 부분으로 구성됩니다.

1. 계자

계자는 발전기 내부에 자기장을 만들어 주는 부분입니다. 자석이나 전자석을 이용하여 N극과 S극 사이에 자기장을 형성합니다.

2. 전기자

전기자는 자기장 속에서 회전하면서 전압을 발생시키는 부분입니다. 일반적으로 철심에 코일을 감아 구성하며, 회전 운동을 통해 전자기 유도가 발생합니다.

3. 정류자

정류자는 전기자에서 발생한 교류 형태의 전압을 외부 회로에서 사용할 수 있는 직류 형태로 정류하는 역할을 합니다.

여러 개의 도체 조각을 원통형으로 배열한 구조이며, 전기자 코일과 연결되어 있습니다.

4. 브러시

브러시는 회전하는 정류자와 외부의 고정된 전기 회로를 연결하는 역할을 합니다.

일반적으로 탄소 재질이 사용되며, 정류자와 접촉하면서 발생한 전기를 외부 회로로 전달합니다.

5. 축

축은 전기자를 회전시키는 중심 부분입니다. 외부의 원동기에서 전달된 기계적 동력을 전기자에 전달합니다.

직류발전기의 작동 원리

직류발전기의 핵심 원리는 패러데이의 전자기 유도 법칙입니다.

전기자 코일이 자기장 속에서 회전하면 코일을 통과하는 자기선속이 계속 변하게 됩니다.

이 변화에 의해 코일에 유도기전력이 발생합니다.

전기자가 계속 회전하면 코일에서 발생하는 전압의 방향도 주기적으로 변합니다.

이때 정류자가 전류의 연결 방향을 적절하게 바꾸어 주기 때문에 외부 회로에서는 한 방향으로 흐르는

직류 전류를 얻을 수 있습니다.

즉,

회전 운동 → 자기장 속에서 전자기 유도 → 유도기전력 발생 → 정류자를 통한 정류 → 직류 전력 출력

이라는 과정으로 이해하면 쉽습니다.

직류발전기에서 정류자가 중요한 이유

발전기 내부의 코일에서는 회전하면서 전압의 방향이 주기적으로 바뀌는 특성이 있습니다.

따라서 그대로 외부 회로에 연결하면 교류 성분이 나타납니다.

정류자는 코일과 외부 회로의 연결을 회전 위치에 맞춰 바꾸어 줌으로써 외부 회로에서 전류가 일정한 방향으로 흐르도록 합니다.

이 때문에 직류발전기에서 정류자와 브러시는 직류 출력을 만드는 핵심적인 역할을 담당합니다.

직류발전기의 특징

직류발전기는 직류 전원을 직접 공급할 수 있다는 장점이 있습니다.

과거에는 전철, 공장 설비, 충전 설비 등 다양한 분야에서 사용되었습니다.

하지만 브러시와 정류자를 사용하기 때문에 마찰과 마모가 발생하고, 정기적인 점검과 유지보수가 필요하다는 단점도 있습니다.

오늘날에는 전력용 발전 분야에서 교류발전기가 널리 사용되지만, 직류발전기는 전동기와 발전기의

기본 원리를 이해하는 데 중요한 대표적인 전기기기입니다.

마무리

직류발전기는 기계적 에너지를 전기 에너지로 변환하는 장치이며, 그 중심에는 전자기 유도 원리가 있습니다.

계자가 자기장을 만들고 전기자가 회전하면서 유도기전력이 발생하며, 정류자와 브러시가 이를 외부 회로에서

사용할 수 있는 직류 전력으로 전달합니다.

따라서 직류발전기의 구조를 이해할 때는 계자 → 전기자 → 정류자 → 브러시의 역할을 순서대로 살펴보면

훨씬 쉽게 이해할 수 있습니다.
