버니어캘리퍼스의 원리 (어미자와 아들자 눈금 읽는 방법)



버니어캘리퍼스는 길이, 두께, 외경, 내경, 깊이 등을 매우 정밀하게 측정할 수 있는 측정 공구입니다.

일반 자로는 측정하기 어려운 소수점 단위까지 측정할 수 있기 때문에 기계, 자동차, 금속가공, 산업현장 등

다양한 분야에서 널리 사용됩니다.

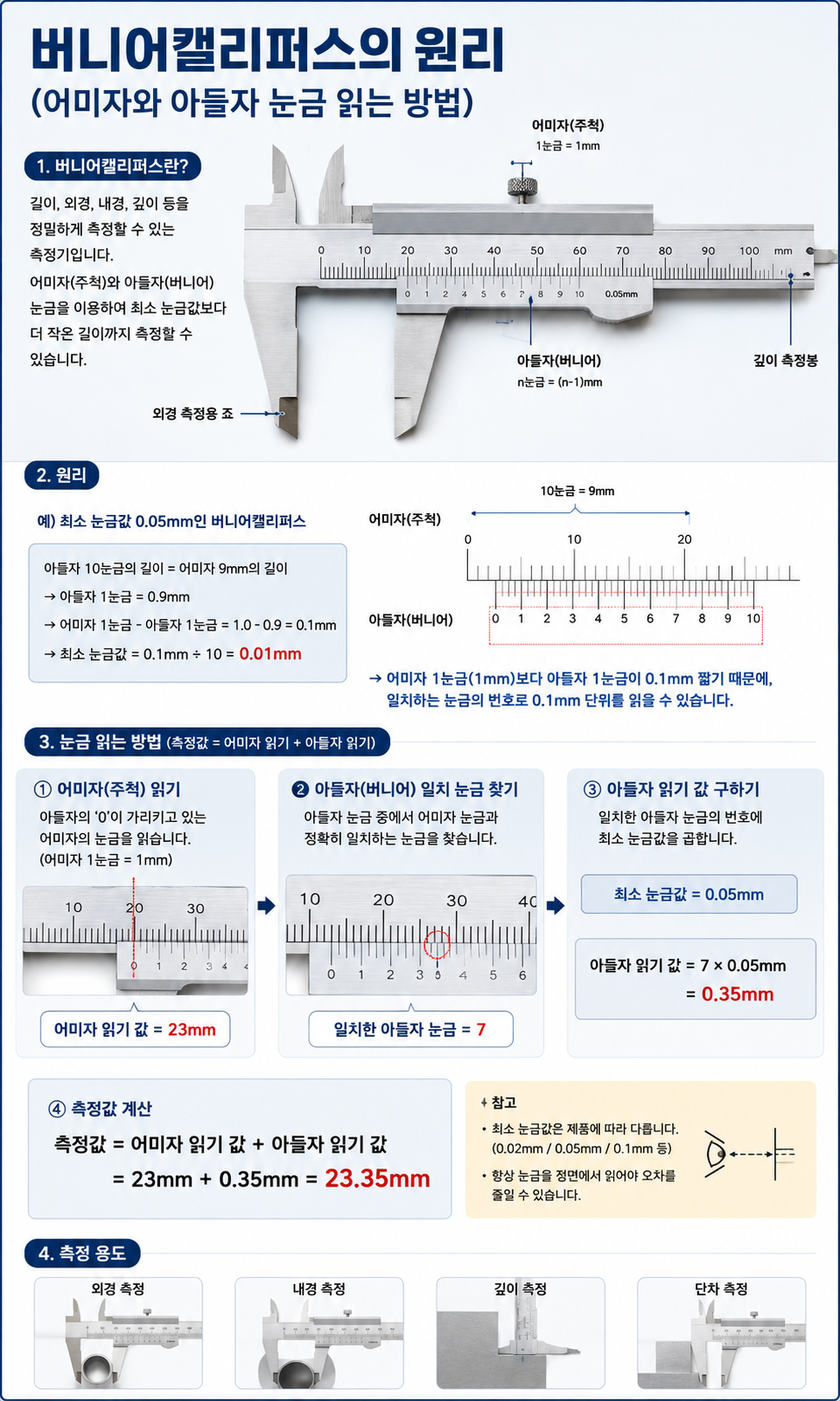

버니어캘리퍼스의 원리

버니어캘리퍼스는 어미자(주척)​와 아들자(버니어 눈금) 두 개의 눈금을 이용하여 측정값을 읽습니다.

• 어미자(주척) : mm 단위의 기본 길이를 표시하는 고정 눈금입니다.
• 아들자(버니어 눈금) : 움직이는 눈금으로, 어미자 사이의 작은 길이 차이를 읽어 더욱 정밀한 측정을 가능하게 합니다.

버니어 눈금은 일정한 길이를 여러 칸으로 나누어 어미자의 눈금과 약간 다른 간격으로 만들어졌습니다.

이 차이를 이용해 0.02mm, 0.05mm, 0.1mm 등 매우 작은 길이까지 정확하게 측정할 수 있습니다.

어미자와 아들자 눈금 읽는 방법

1. 어미자 읽기

먼저 아들자의 0 눈금이 위치한 곳을 확인합니다.

예를 들어 아들자의 0이 어미자의 25mm와 26mm 사이에 있다면 기본 측정값은 25mm입니다.

2. 아들자 읽기

다음으로 아들자 눈금 중에서 어미자의 눈금과 가장 정확하게 일직선으로 맞는 눈금을 찾습니다.

예를 들어 18번째 눈금이 일치하고 최소 눈금이 0.02mm라면,

18 × 0.02 = 0.36mm

가 됩니다.

3. 최종 측정값 계산

어미자 값과 아들자 값을 더하면 최종 측정값이 됩니다.

• 어미자 : 25mm
• 아들자 : 0.36mm

최종 측정값 = 25.36mm

이와 같은 방식으로 버니어캘리퍼스는 매우 정밀한 측정이 가능합니다.

버니어캘리퍼스 사용 시 주의사항

• 측정면에 먼지나 이물질을 제거합니다.
• 측정 대상에 너무 강한 힘을 주지 않습니다.
• 측정 전 영점(0점)이 맞는지 확인합니다.
• 눈금을 읽을 때는 정면에서 확인하여 시차 오차를 줄입니다.
• 사용 후에는 깨끗하게 닦아 보관하면 측정 정확도를 오래 유지할 수 있습니다.

버니어캘리퍼스의 장점

• 일반 자보다 훨씬 높은 정밀도
• 외경, 내경, 깊이를 하나의 공구로 측정 가능
• 사용법이 비교적 간단
• 산업현장과 교육현장에서 가장 많이 사용하는 측정기 중 하나
