콘덴서 커패시터 정상 여부 테스트 방법, 멀티미터로 쉽게 확인하기

전자제품이나 산업용 장비를 수리하다 보면 가장 많이 점검하는 부품 중 하나가 바로 콘덴서(커패시터)입니다.

콘덴서는 전기를 저장하고 방출하는 역할을 하는 핵심 부품으로, 시간이 지나면 성능이 저하되거나 고장이 발생할 수 있습니다.

이번 글에서는 멀티미터를 이용한 콘덴서 정상 여부 테스트 방법과 용량 확인 방법을 초보자도 쉽게

이해할 수 있도록 자세히 알아보겠습니다.

콘덴서(커패시터)란?

콘덴서(커패시터)는 전기를 일시적으로 저장했다가 필요한 순간 방출하는 전자부품입니다.

주요 역할은 다음과 같습니다.

• 전압 안정화
• 노이즈 제거
• 전원 필터링
• 모터 시동
• 신호 전달

TV, 냉장고, 에어컨, 세탁기, 컴퓨터, 전원공급장치 등 대부분의 전자제품에 사용됩니다.

콘덴서가 고장 나면 나타나는 증상

다음과 같은 증상이 있다면 콘덴서를 의심해볼 수 있습니다.

• 전원이 켜지지 않는다.
• 모터가 돌아가지 않는다.
• 전원이 반복적으로 꺼진다.
• 화면이 깜빡인다.
• 전원이 불안정하다.
• 콘덴서가 부풀어 있다.
• 누액이 발생했다.
• 타는 냄새가 난다.

외관상 이상이 없다 하더라도 내부 성능이 크게 저하된 경우도 많습니다.

테스트 전 반드시 안전 확인

콘덴서는 전원이 꺼져 있어도 내부에 높은 전압이 남아 있을 수 있습니다.

안전을 위해 반드시 다음 사항을 지켜야 합니다.

• 전원을 완전히 차단한다.
• 콘덴서를 방전한다.
• 절연장갑을 착용한다.
• 고전압 콘덴서는 더욱 주의한다.

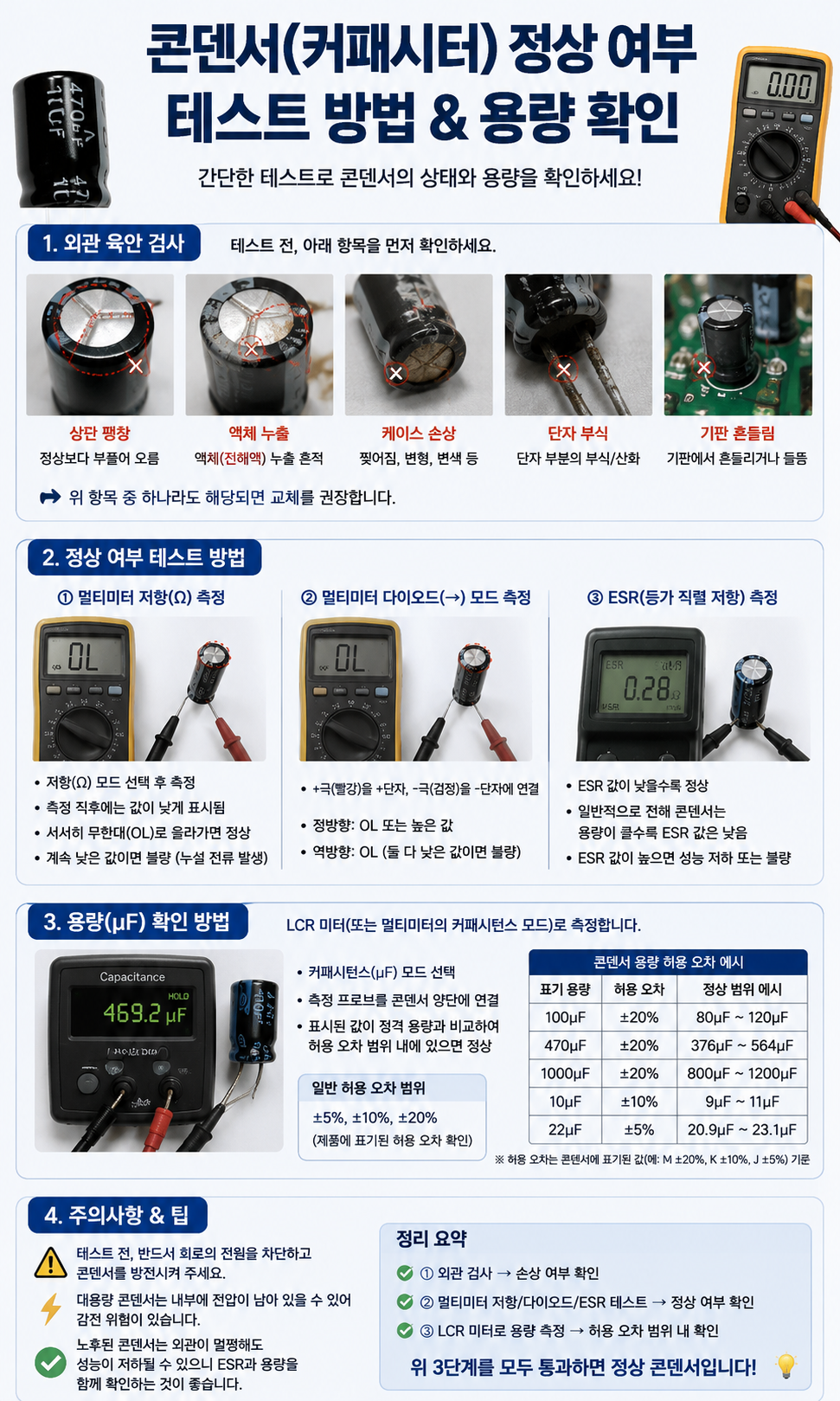

멀티미터로 정상 여부 확인하는 방법

1. 저항(Ω) 측정

멀티미터를 저항 측정 모드로 설정합니다.

측정 방법

1. 콘덴서를 방전한다.
2. 양쪽 단자에 리드를 연결한다.
3. 측정값을 확인한다.

정상이라면

• 처음에는 저항값이 낮게 표시된다.
• 점차 무한대로 증가한다.

불량이라면

• 항상 0Ω
• 항상 무한대
• 저항 변화가 없다.

2. 정전용량(μF) 측정

최근 디지털 멀티미터에는 Cap(용량) 측정 기능이 있습니다.

측정 순서

1. 콘덴서를 방전한다.
2. Cap 모드로 변경한다.
3. 단자를 연결한다.
4. 표시되는 μF 값을 확인한다.

예를 들어

정격 용량이

100μF

측정 결과

• 98μF → 정상
• 101μF → 정상
• 95μF → 정상 범위
• 80μF 이하 → 성능 저하 가능성
• 50μF 이하 → 교체 권장

일반적으로 ±10~20% 이내라면 정상으로 판단하는 경우가 많습니다.

ESR 측정이 중요한 이유

콘덴서는 용량이 정상이라도 ESR(등가직렬저항)이 높아지면 정상적으로 동작하지 않을 수 있습니다.

다음과 같은 증상이 나타날 수 있습니다.

• 전원 불안정
• 리플 증가
• 출력 저하
• 발열 증가

정확한 점검을 위해서는 ESR 측정기를 사용하는 것이 가장 좋습니다.

외관으로 확인하는 불량 증상

다음과 같은 상태라면 교체를 권장합니다.

• 윗부분이 부풀어 있다.
• 액체가 새어 나온다.
• 갈색 이물질이 있다.
• 단자가 녹슬었다.
• 검게 그을렸다.

이러한 증상은 대부분 내부 열화로 인해 발생합니다.

콘덴서 교체 시 주의사항

교체할 때는 다음 사항을 반드시 확인해야 합니다.

• 같은 정전용량(μF)
• 같거나 높은 정격전압(V)
• 극성 확인
• 크기 확인
• 온도 등급 확인(85℃, 105℃)

특히 전해콘덴서는 극성이 있으므로 방향을 잘못 연결하면 폭발할 위험이 있습니다.

자주 묻는 질문

Q. 용량이 조금만 줄어도 교체해야 하나요?

10% 내외의 오차는 대부분 정상 범위입니다.

하지만 중요한 회로나 전원부에서는 작은 감소도 성능에 영향을 줄 수 있습니다.

Q. 외관이 멀쩡한데도 고장일 수 있나요?

가능합니다. 내부 전해액이 열화되면서 ESR이 증가하는 경우 외관상 이상이 없어도 성능이 크게 떨어질 수 있습니다.

Q. 일반 멀티미터만으로도 테스트가 가능한가요?

네. 저항 측정과 정전용량 측정 기능이 있는 멀티미터라면 대부분 기본적인 정상 여부를 확인할 수 있습니다.

마무리

콘덴서는 전자제품의 안정적인 동작을 위해 매우 중요한 부품입니다. 간단한 멀티미터만 있어도

저항 변화와 정전용량을 측정하여 정상 여부를 어느 정도 확인할 수 있으며,

보다 정확한 진단을 위해서는 ESR 측정까지 함께 진행하는 것이 좋습니다.

전자제품이 갑자기 동작하지 않거나 전원이 불안정하다면 콘덴서 상태를 먼저 점검해 보세요.

작은 부품 하나의 교체만으로도 제품이 정상적으로 복구되는 경우가 많습니다.
