PC용 파워서플라이(ATX) 전원공급장치 테스트 방법

컴퓨터 전원이 켜지지 않는 경우 대부분의 문제는

파워서플라이 또는 메인보드 문제입니다.

메인보드는 여부를 판별하기 쉽지 않으므로 파워서플라이가

정상작동하는지 먼저 테스트해보면 파워문제인지

메인보드 문제인지 쉽게 판별할 수 있습니다.

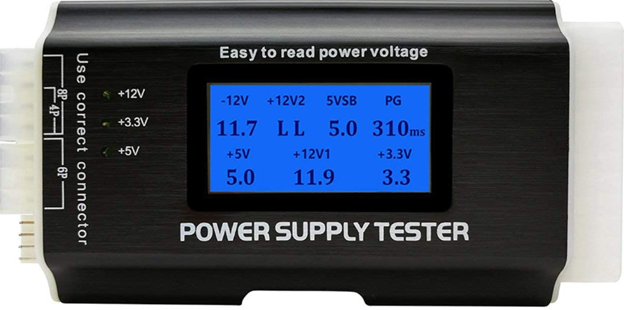

보통은 아래와 같은 파워서플라이 테스터기가 있다면

쉽게 작동여부를 테스트해 볼 수 있지만

대부분은 보유하고 있지 않으므로 간단한

방법으로 테스트하는 방법을 알려드립니다.



먼저 파워서플라이에 연결된 220V전원선을 분리한 후,

파워서플라이에 연결된 모든 케이블을 뽑습니다.

(메인보드/ssd/파워/그래픽카드 등)

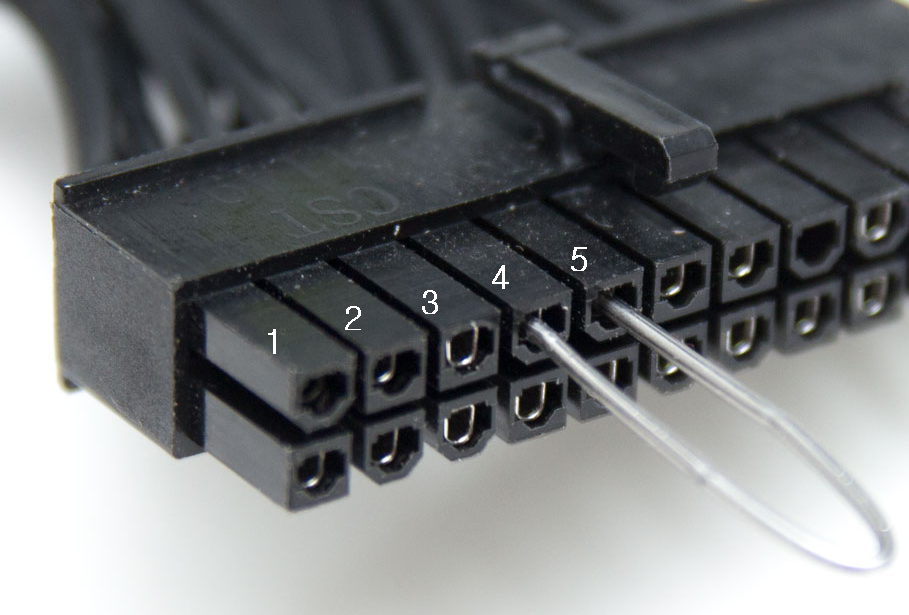

아래 사진과 같이 메인24핀커넥터의 4번(파워ON)과 5번(그라운드)을

클립이나  짧은 전선등으로 연결하고 220전원을 꼽으면 파워서플라이

내부의 쿨러가 돌아가는 걸 볼 수 있습니다.

이 파워쿨러가 작동한다면 거의 대부분은 파워는 정상입니다.

일부 고급파워에는 제로팬 기능이 탑재되어 부하가 적거나 파워온도가 낮다면

처음에만 파워쿨러가 잠깐 돌다 멈추는 경우도 있으니 참고바랍니다.

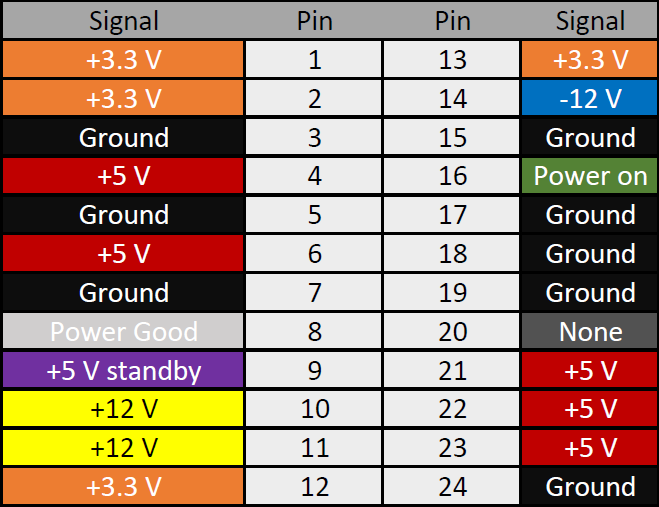

부가적으로 파워의 전압을 측정해보려면 아래 핀배열을 보고

그라운드 핀(0V)과 각 전압에 해당하는 핀(3.3V, 5V, 12V)을

멀티테스터기를 DC전압 측정모드로 설정한후 측정리드를 연결해 전압을 재어보면 됩니다.

예를 들어 3.3V 전압을 측정하고 싶다면 1번핀과 3번핀을 측정하면 됩니다.

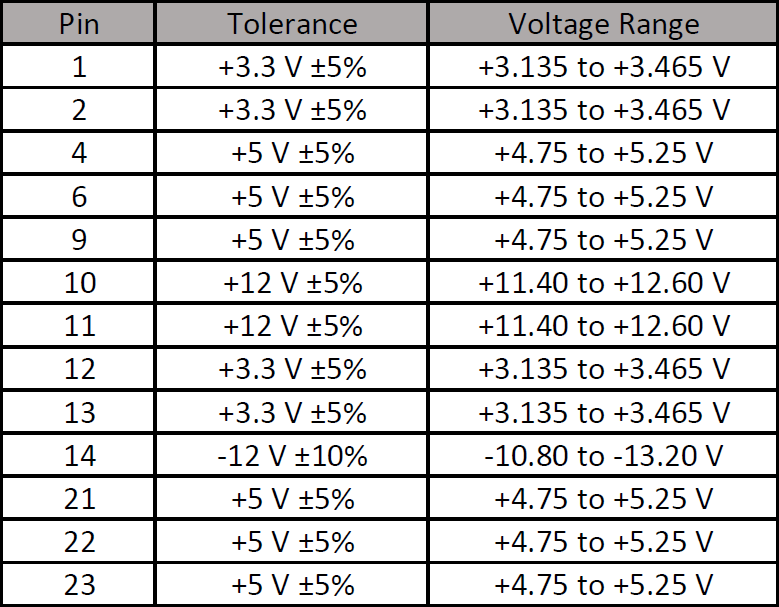

정상적인 전압범위는 아래 표와 같습니다.
